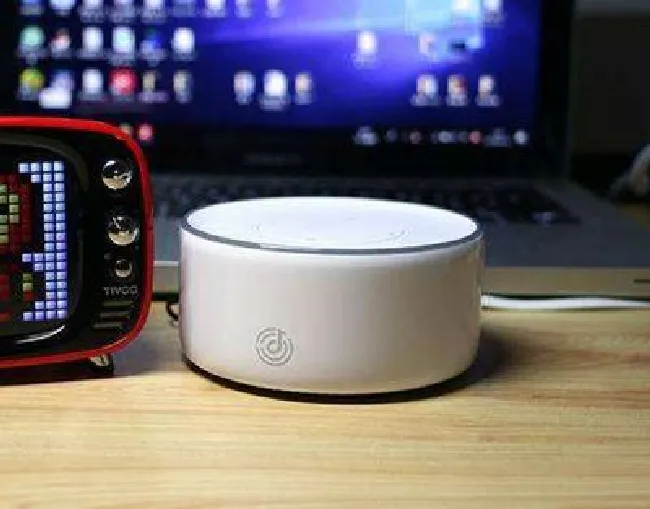

叮咚mini2作为京东旗下最新的一款人工智能产品非常小巧，以简入繁。而今天小编为了带大家更深入的了解这款音箱，做了一个拆解分析，一起来看看吧。
叮咚mini2拆机图解

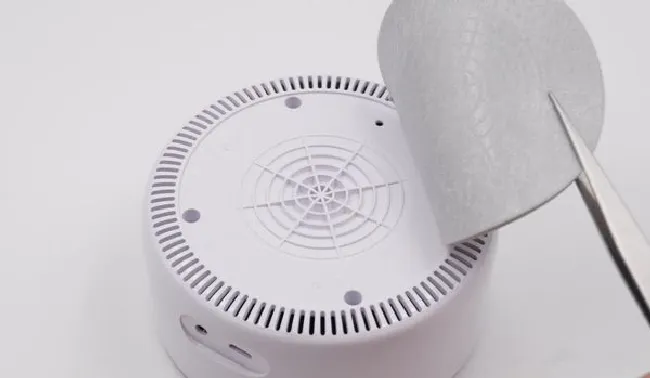

1、现在开始对京东叮咚mini2进行拆解，还是先从底部的防滑脚垫开始拆，掀开脚垫后里面有四颗螺丝。

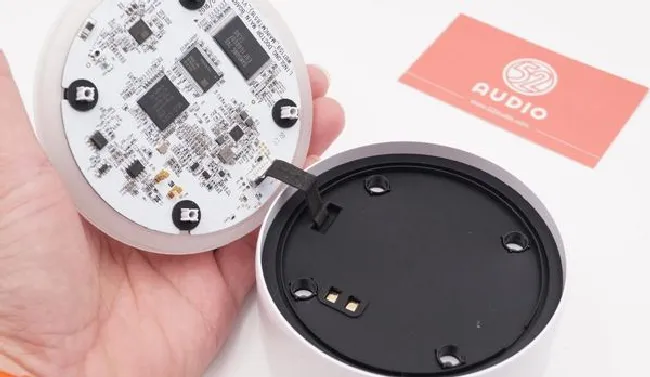

2、卸掉机身底部的固定螺丝后，需要从顶部的按键集中区开始拆卸，最外层就是灯控和按键区了，整块主板只通过一根排线与内部的扬声器相连。

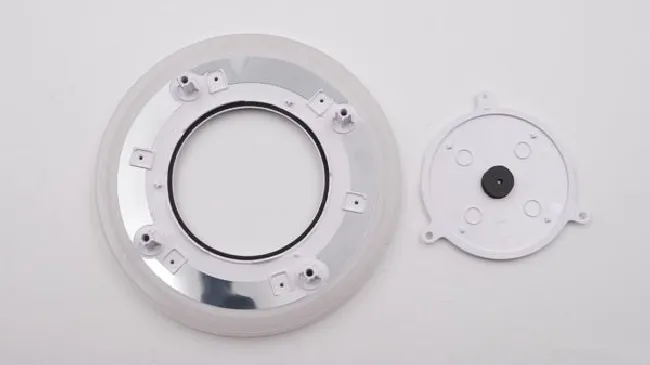

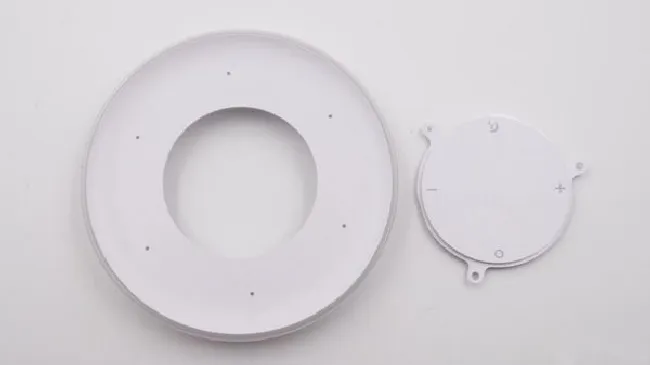

3、音箱顶部的按键区域拾音区是可以分开的。
4、背面可以看到最边缘是一圈彩色灯环。

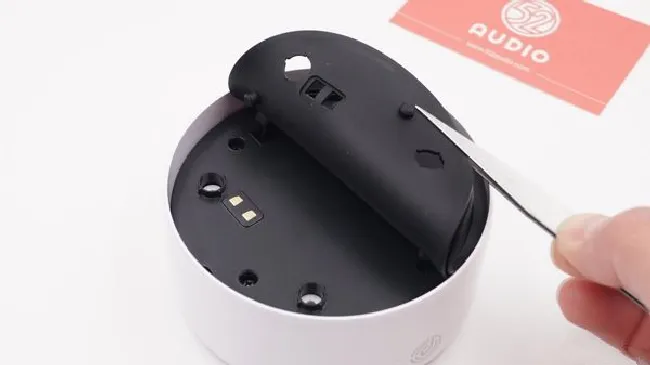

5、按键下面有一层橡胶垫，可以保护主板，避免冲击、按压造成损坏。

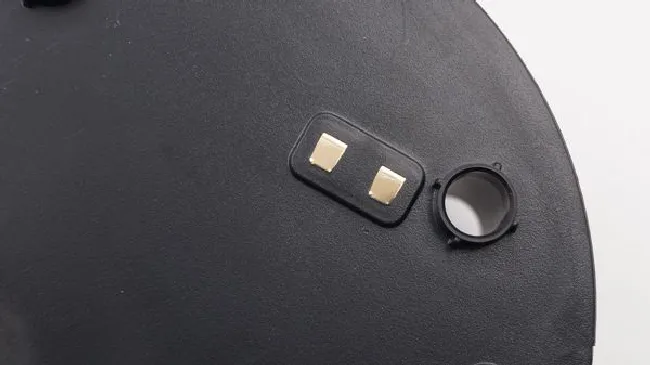

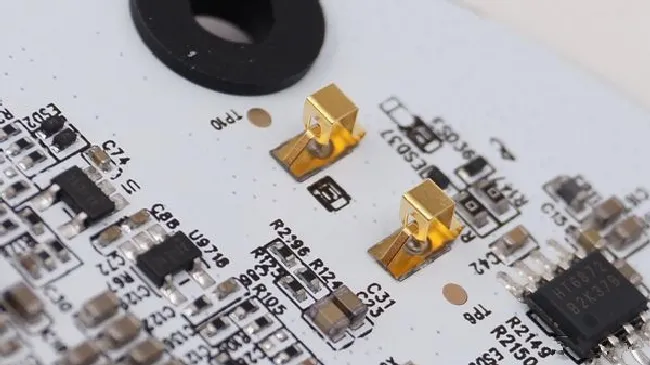

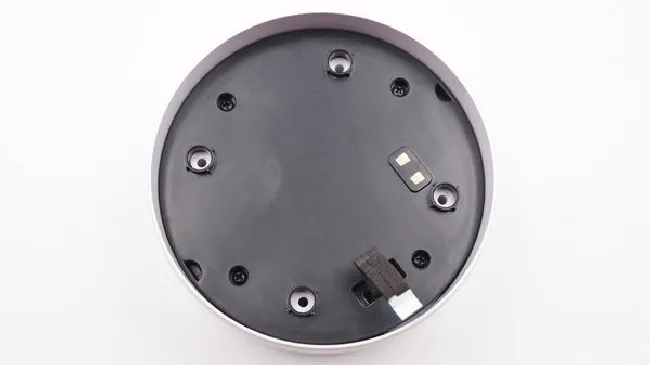

6、里面这部分无疑就是扬声器，外面有四颗螺丝固定，保护非常严密，除了一根与副板相连的排线，还有扬声器的两个金属触点。

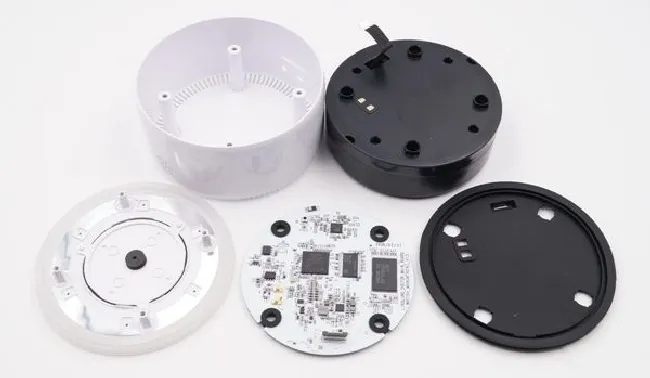

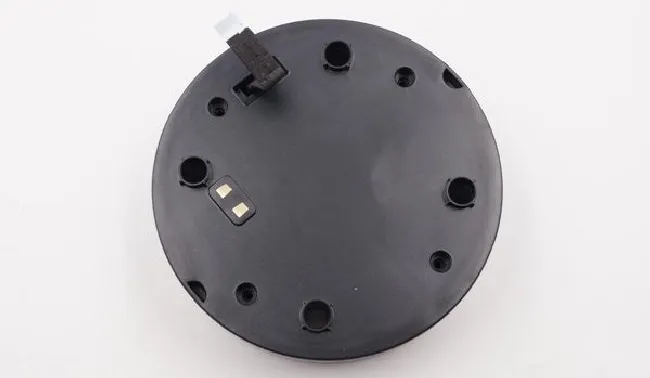

7、音箱整体可以分为两部分，上面是主板和拾音区，下层是扬声器，拆卸起来比较容易。

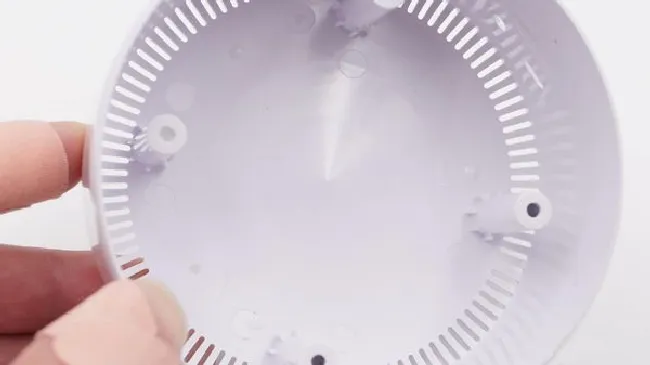

8、外壳采用白色PC塑料材质。
9、单扬声器配合倒相孔增强低音效果。

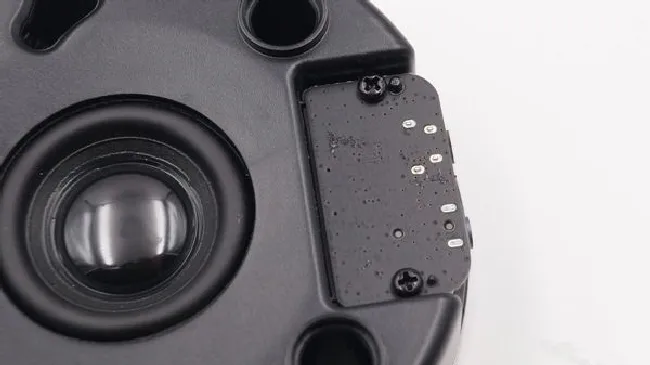

10、底部还有一块电源副板，这部分主要是承载Micro-USB电源接口和AUX输出接口，副板通过两个螺丝与机身固定。

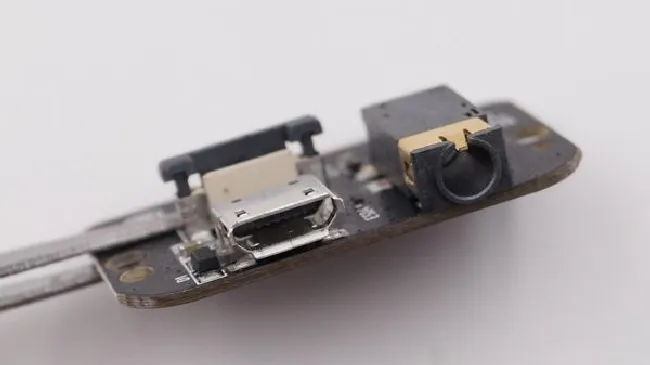

11、排线外面保有一层吸音海绵，黄色插头是AUX接口，白色是Micro-USB接口。
12、副板背面特写，座子采用过孔焊接，经久耐用。

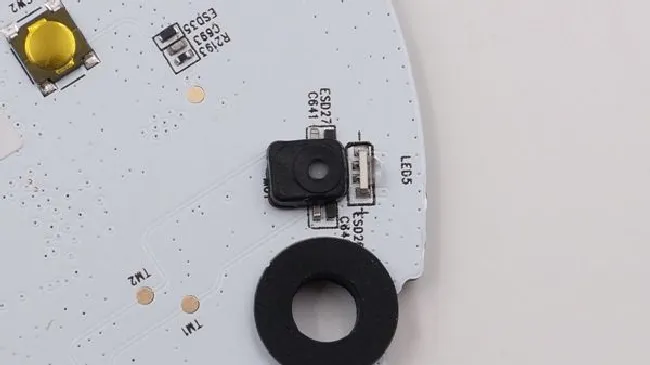

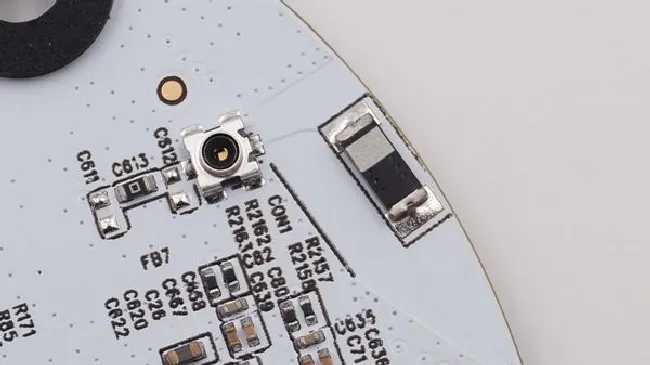

13、拾音麦克风和LED彩灯，硅胶套下的拾音麦克风，电路板边缘贴片蓝牙天线。

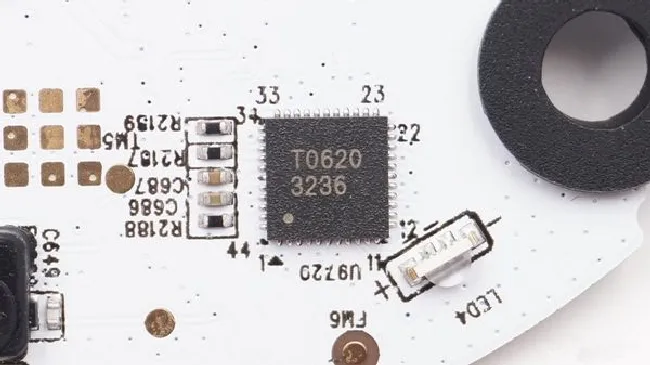

14、ISSI IS31FL3236A，是一颗可以驱动36颗LED的驱动器。边缘一圈灯效都靠它来实现。
